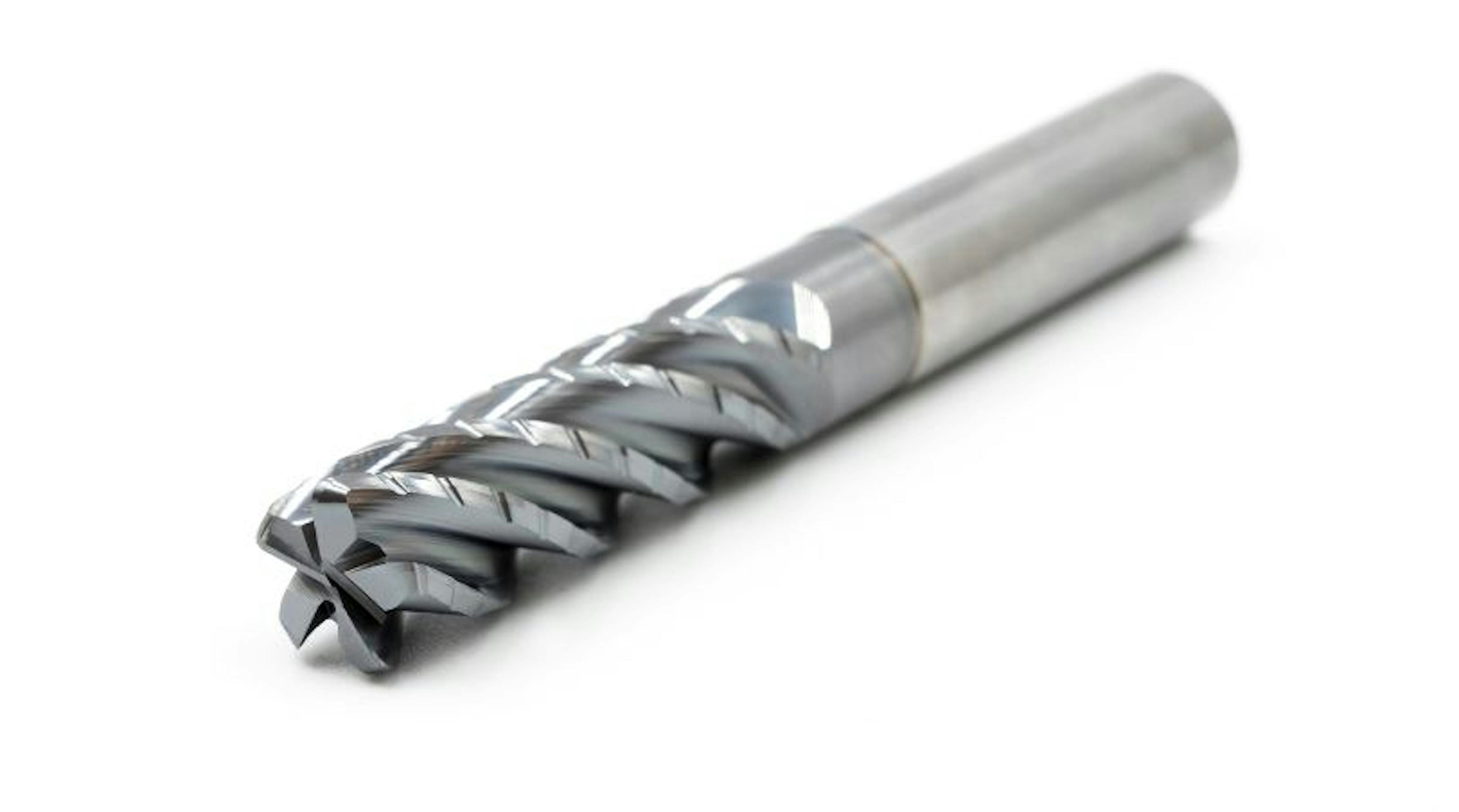

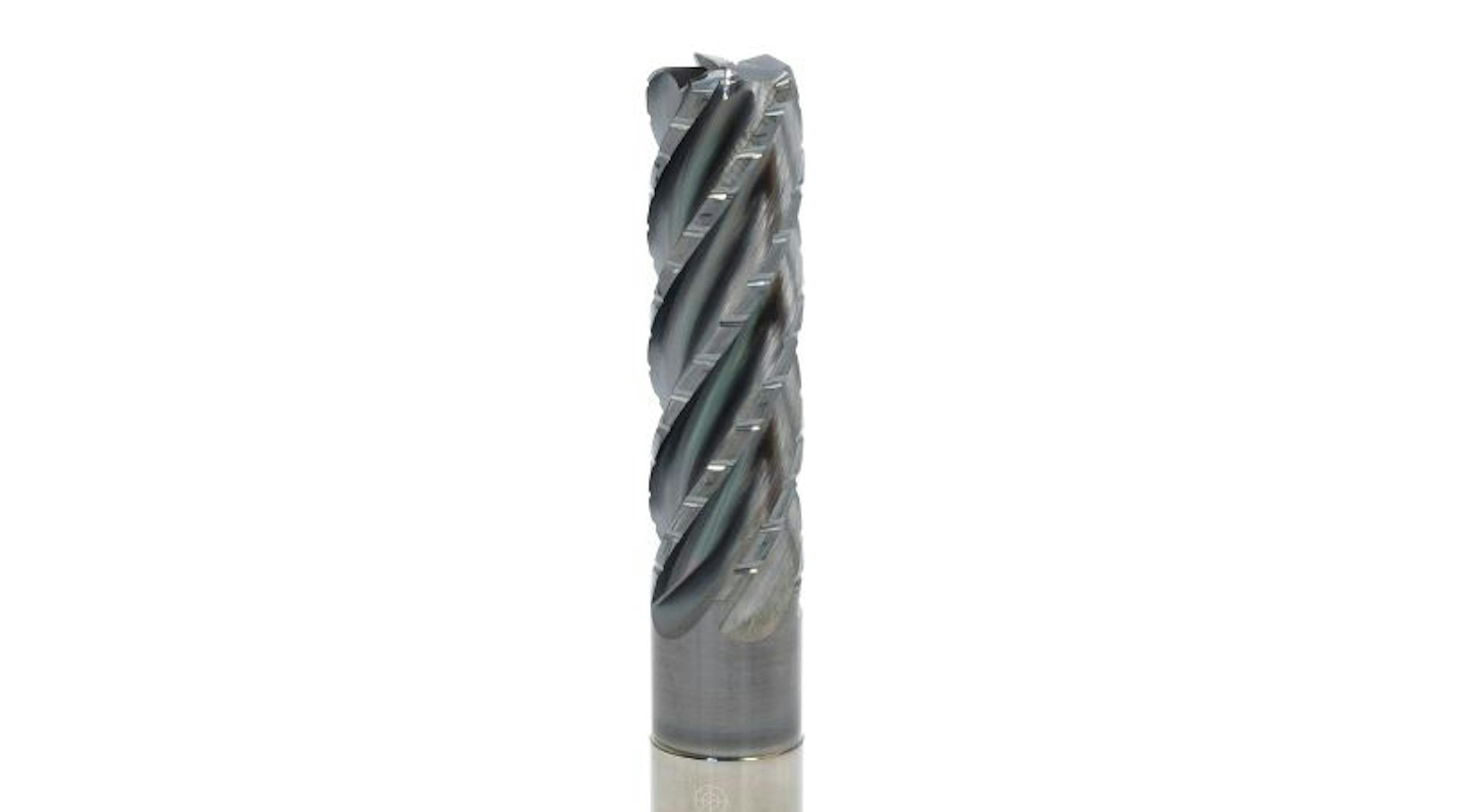

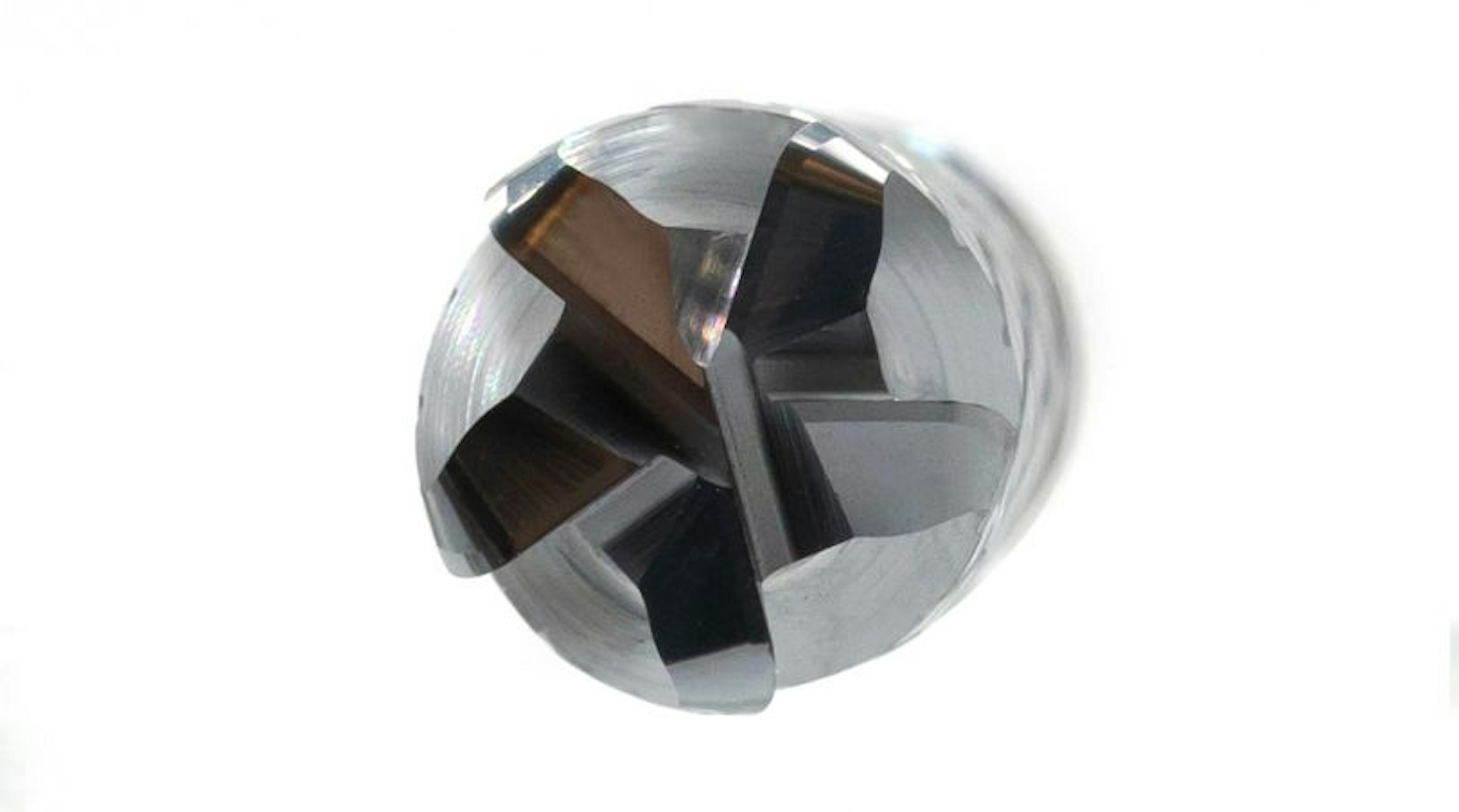

These end mills provide superior short chip control and are highly effective where long chips compromise process stability.
Part Number | Cutter Diameter | Length Below Shank | Cutting Edge Length | Overall Length | Shank Diameter h6 | No of Flutes | Corner Radius | Corner Radius |
|---|---|---|---|---|---|---|---|---|
522147-0375.03 | 3/8 |
| 1.250 | 3.000 | 0.375 | 4 | 0.030 | 0.030 |
522147-0375.06 | 3/8 |
| 1.250 | 3.000 | 0.375 | 4 | 0.060 | 0.060 |
523139-0375.03 | 3/8 | 2.125 | 0.500 | 4.000 | 0.375 | 4 | 0.030 | 0.030 |
523139-0375.06 | 3/8 | 2.125 | 0.500 | 4.000 | 0.375 | 4 | 0.060 | 0.060 |
521747-0500.03 | 1/2 |
| 1.250 | 3.000 | 0.500 | 5 | 0.030 | 0.030 |
521747-0500.06 | 1/2 |
| 1.250 | 3.000 | 0.500 | 5 | 0.060 | 0.060 |
521747-0500.09 | 1/2 |
| 1.250 | 3.000 | 0.500 | 5 | 0.090 | 0.090 |
521747-0500.12 | 1/2 |
| 1.250 | 3.000 | 0.500 | 5 | 0.120 | 0.120 |
522747-0500.03 | 1/2 |
| 2.000 | 4.000 | 0.500 | 5 | 0.030 | 0.030 |
522747-0500.06 | 1/2 |
| 2.000 | 4.000 | 0.500 | 5 | 0.060 | 0.060 |
522747-0500.09 | 1/2 |
| 2.000 | 4.000 | 0.500 | 5 | 0.090 | 0.090 |
522747-0500.12 | 1/2 |
| 2.000 | 4.000 | 0.500 | 5 | 0.120 | 0.120 |
523139-0500.03 | 1/2 | 1.500 | 0.625 | 4.000 | 0.500 | 5 | 0.030 | 0.060 |
523139-0500.06 | 1/2 | 1.500 | 0.625 | 4.000 | 0.500 | 5 | 0.060 | 0.090 |
523139-0500.09 | 1/2 | 1.500 | 0.625 | 4.000 | 0.500 | 5 | 0.090 | 0.120 |
523139-0500.12 | 1/2 | 1.500 | 0.625 | 4.000 | 0.500 | 5 | 0.120 | 0.090 |
522247-0625.03 | 5/8 |
| 1.625 | 4.000 | 0.625 | 5 | 0.030 | 0.120 |
522247-0625.06 | 5/8 |
| 1.625 | 4.000 | 0.625 | 5 | 0.060 | 0.030 |
522247-0625.09 | 5/8 |
| 1.625 | 4.000 | 0.625 | 5 | 0.090 | 0.060 |
522247-0625.12 | 5/8 |
| 1.625 | 4.000 | 0.625 | 5 | 0.120 | 0.030 |
522747-0625.03 | 5/8 |
| 2.500 | 5.000 | 0.625 | 5 | 0.030 | 0.060 |
522747-0625.06 | 5/8 |
| 2.500 | 5.000 | 0.625 | 5 | 0.060 | 0.030 |
522747-0625.09 | 5/8 |
| 2.500 | 5.000 | 0.625 | 5 | 0.090 | 0.060 |
522747-0625.12 | 5/8 |
| 2.500 | 5.000 | 0.625 | 5 | 0.120 | 0.090 |
523239-0625.03 | 5/8 | 2.000 | 0.750 | 4.000 | 0.625 | 5 | 0.030 | 0.120 |
523239-0625.06 | 5/8 | 2.000 | 0.750 | 4.000 | 0.625 | 5 | 0.060 | |
523239-0625.09 | 5/8 | 2.000 | 0.750 | 4.000 | 0.625 | 5 | 0.090 | |
523239-0625.12 | 5/8 | 2.000 | 0.750 | 4.000 | 0.625 | 5 | 0.120 | |
521739-0625.03 | 5/8 | 2.650 | 1.000 | 5.000 | 0.625 | 5 | 0.030 | |
521739-0625.06 | 5/8 | 2.650 | 1.000 | 5.000 | 0.625 | 5 | 0.060 | |
521739-0625.09 | 5/8 | 2.650 | 1.000 | 5.000 | 0.625 | 5 | 0.090 | |
521739-0625.12 | 5/8 | 2.650 | 1.000 | 5.000 | 0.625 | 5 | 0.120 | |
521747-0750.03 | 3/4 |
| 1.625 | 4.000 | 0.750 | 5 | 0.030 | |
521747-0750.06 | 3/4 |
| 1.625 | 4.000 | 0.750 | 5 | 0.060 | |
521747-0750.09 | 3/4 |
| 1.625 | 4.000 | 0.750 | 5 | 0.090 | |
521747-0750.12 | 3/4 |
| 1.625 | 4.000 | 0.750 | 5 | 0.120 | |
522247-0750.03 | 3/4 |
| 2.500 | 5.000 | 0.750 | 5 | 0.030 | |
522247-0750.06 | 3/4 |
| 2.500 | 5.000 | 0.750 | 5 | 0.060 | |
522247-0750.09 | 3/4 |
| 2.500 | 5.000 | 0.750 | 5 | 0.090 | |
522247-0750.12 | 3/4 |
| 2.500 | 5.000 | 0.750 | 5 | 0.120 | |
523239-0750.03 | 3/4 | 2.000 | 1.000 | 4.000 | 0.750 | 5 | 0.030 | |
523239-0750.06 | 3/4 | 2.000 | 1.000 | 4.000 | 0.750 | 5 | 0.060 | |
523239-0750.09 | 3/4 | 2.000 | 1.000 | 4.000 | 0.750 | 5 | 0.090 | |
523239-0750.12 | 3/4 | 2.000 | 1.000 | 4.000 | 0.750 | 5 | 0.120 | |
521739-0750.03 | 3/4 | 3.000 | 1.125 | 5.000 | 0.750 | 5 | 0.030 | |
521739-0750.06 | 3/4 | 3.000 | 1.125 | 5.000 | 0.750 | 5 | 0.060 | |
521739-0750.09 | 3/4 | 3.000 | 1.125 | 5.000 | 0.750 | 5 | 0.090 | |
521739-0750.12 | 3/4 | 3.000 | 1.125 | 5.000 | 0.750 | 5 | 0.120 | |
521747-1000.03 | 1 |
| 2.000 | 5.000 | 1.000 | 5 | 0.030 | |
521747-1000.06 | 1 |
| 2.000 | 5.000 | 1.000 | 5 | 0.060 | |
521747-1000.09 | 1 |
| 2.000 | 5.000 | 1.000 | 5 | 0.090 | |
521747-1000.12 | 1 |
| 2.000 | 5.000 | 1.000 | 5 | 0.120 | |
522247-1000.03 | 1 |
| 3.125 | 5.000 | 1.000 | 5 | 0.030 | |
522247-1000.06 | 1 |
| 3.125 | 5.000 | 1.000 | 5 | 0.060 | |
522247-1000.09 | 1 |
| 3.125 | 5.000 | 1.000 | 5 | 0.090 | |
522247-1000.12 | 1 |
| 3.125 | 5.000 | 1.000 | 5 | 0.120 | |
523239-1000.03 | 1 | 2.500 | 1.250 | 5.000 | 1.000 | 5 | 0.030 | |
523239-1000.06 | 1 | 2.500 | 1.250 | 5.000 | 1.000 | 5 | 0.060 | |
523239-1000.09 | 1 | 2.500 | 1.250 | 5.000 | 1.000 | 5 | 0.090 | |
523239-1000.12 | 1 | 2.500 | 1.250 | 5.000 | 1.000 | 5 | 0.120 | |
521739-1000.03 | 1 | 3.500 | 1.500 | 6.000 | 1.000 | 5 | 0.030 | |
521739-1000.06 | 1 | 3.500 | 1.500 | 6.000 | 1.000 | 5 | 0.060 | |
521739-1000.09 | 1 | 3.500 | 1.500 | 6.000 | 1.000 | 5 | 0.090 | |
521739-1000.12 | 1 | 3.500 | 1.500 | 6.000 | 1.000 | 5 | 0.120 |
